sistem de încălzire

Fiecare sistem de încălzire centralizat (centralizat) se compune dintr-un sursă de căldură, o rețea de conducte caracteristică pentru distribuția căldurii și un corp de încălzire. Sistemele de încălzire specializate se compun dintr-un sursă de căldură și un corp de încălzire, care sunt integrate într-un singur dispozitiv și se află direct în interiorul încălzit.

Corpul de încălzire transmite cantitatea necesară de căldură în mediu, ceea ce asigură temperatura optimă a camerei, care este determinată de STN EN 12831 sau de nevoia utilizatorului. Sistemul de încălzire optim creează condiții economice pentru încălzire, adică pentru funcționarea economică, cheltuielile de investiții, disponibilitatea materialelor, montajul avantajos și întreținerea în funcționare, precum și posibilitatea de prefabricare. Criteriul decisiv pentru alegerea corectă a sistemului de încălzire este funcționarea, caracterul și tipul clădirii, proprietățile termotehnice și de acumulare, precum și posibilitatea reglării sistemului.

Cerințele complexe privind reducerea consumului energetic al clădirilor sunt strâns legate nu doar de soluția tehnică, ci și de încărcarea ecologică a mediului și eficiența economică. Fiecare obiect trebuie evaluat din mai multe aspecte și separat. Consumul energetic al clădirii este determinat de un număr mare de condiții limită din mediul extern și intern, precum și de caracterul funcționării echipamentelor care asigură calitatea necesară a microclimei în clădire. Aceste condiții limită le putem împărți în cinci grupe:

condiții climatice,
soluția arhitecturală a clădirii,
proprietățile termotehnice ale construcțiilor,
influența echipamentelor tehnicii mediului,
influența funcționării și întreținerii.

Sisteme de încălzire centralizat (centralizat)

Încălzirea centralizată (centralizată) a clădirilor se caracterizează prin producerea – prepararea lichidului de răcire în sursa centrală de căldură, în care are loc transformarea energiei din combustibil în căldură și se transmite lichidului de răcire. Acesta este transportat prin rețele orizontale și verticale de conducte către corpurile de încălzire, care furnizează căldură în spațiul încălzit.

Sursa clasică de căldură poate fi amplasată în subsol (cămine de combustie pe gaz, cămine pe combustibil solid sau biomasa) sau direct într-o cameră a clădirii (cămine de gaz pe perete combinat)(fig. 1). În cămin, lichidul de răcire este încălzit și, prin intermediul rețelei de conducte, ajunge la corpurile de încălzire. Acestea încălzesc aerul din interior și asigură echilibrul termic între pierderile de căldură și câștigurile termice. Circulația lichidului de răcire este naturală, adică gravitațională, sau forțată, unde circulația este asigurată de pompă de circulație. Sursa de căldură poate folosi și surse regenerabile de energie, în special energia solară, și căldura din zonele învecinate

În funcție de tipul lichidului de lucru termic folosit pentru sistemul de încălzire ales, se vorbește în general despre:

încălzire cu abur sau cu apă fierbinte – se folosește în special pentru încălzirea clădirilor cu spații mari, cum ar fi clădiri industriale, hale sportive și de expozitii, hangare, magazine și așa mai departe.
încălzire cu apă caldă – confortul termic este asigurat de sistemul de încălzire cu apă caldă cu o diferență de temperatură de 90/70 °C, sau alta, de exemplu 80/60 °C, și corpurile clasice de încălzire (fig. 5). Conductele de distribuție de la sursa de căldură până la corpurile de încălzire sunt în cel mai de jos nivel (sub tavanul subsolului sau al parterului), sau sunt integrate într-un canal de apă caldă, sau direct într-un strat al podelei. Circulația lichidului de răcire poate fi naturală, sau forțată cu ajutorul unei pompe de circulație montate după cămin, sau direct în cămin. Temperatura medie a corpurilor de încălzire este 80, respectiv 70 °C;

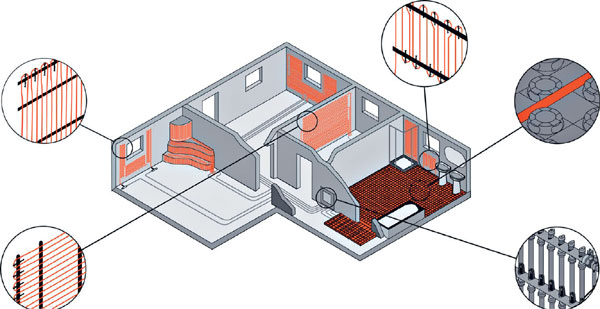

încălzire la temperatură scăzută (fig. 6) – confortul termic este asigurat de un sistem de încălzire cu suprafețe de radiație la temperatură scăzută de podea cu o diferență de temperatură de 45/30 °C sau suprafețe de perete (tavan) cu o diferență de temperatură de 60/40 °C. Sursa de căldură funcționează cu o diferență de temperatură de 90/70 °C sau 80/60 °C. Modificarea lichidului de răcire are loc în amestecător și circulația lichidului de lucru este asigurată de pompă de circulație. Modificarea lichidului de răcire poate avea loc și într-un schimbător de căldură special. Suprafața de încălzire este podeaua, respectiv peretele, unde sunt integrate țevi din oțel, cupru sau plastic. Temperatura suprafeței podelei la încălzirea prin podea este max. 28 până la 29 °C, la încălzirea prin perete până la 40 până la 50 °C
încălzire combinată (fig. 8) – se folosește o combinație a sistemelor de încălzire descrise, de exemplu, încălzire cu apă caldă cu o diferență de temperatură de 90/70 °C și încălzire prin radiație la temperatură scăzută de podea cu o diferență de temperatură de 45/30 °C. În general, fiecare circuit are o pompă separată și temperatura lichidului de lucru este modificată prin amestecătoare în funcție de temperatura exterioară, ceea ce reprezintă o reglare în funcție de temperatura exterioară.

Sisteme de încălzire locale

La sistemele de încălzire locale (fig. 9, fig. 10) sursele de căldură sunt amplasate direct în camerele încălzite și au în același timp rolul de corpuri de încălzire. Această metodă de încălzire este potrivită pentru clădiri care dispun de două până la trei camere, în care se folosesc surse locale de căldură, sau pentru clădiri cu spații mari. Este cea mai simplă metodă de asigurare a confortului termic în camera încălzită.

Sursa de căldură (în același timp corp de încălzire) transmite căldura în spațiu:

prin convecție – încălzește aerul din jur și provoacă mișcarea acestuia,
prin radiație – se încălzesc suprafețele din jur.

Și sistemele de încălzire locale pot fi combinate, de exemplu, cu radiatoare infraroșii pe gaz și cu echipamente de ventilare (VZT) pe gaz.

Către o distribuție ideală a temperaturilor în direcția verticală se apropie cel mai mult încălzirea prin podea. În funcție de tipul combustibilului folosit, respectiv de energia, distingem sisteme de încălzire specializate cu sursă de căldură pe:

combustibil solid (lemn moale și tare, cărbune brun, cărbuni, coke)
combustibil lichid (motorină ușoară și grea),
combustibil gazos (gaz natural, biogaz, propan, butan),
energie electrică (încălzire directă, acumulatoare, mixte).
